علت اورلود زدن کولر گازی گرین + راه حل و دلایل اصلی
صدای تقهای تیز از کندانسور بیرون ساختمان بلند میشود، دور موتور کمپرسور به صفر میرسد و پنل داخلی با پرتاب باد ولرم و مرطوب به کار خود ادامه میدهد. این رخداد، تصویر آشنای تریپ کردن کلید اورلود (Overload Trip) در کولر گازی گرین است. اورلود سوئیچ حفاظتی فداکاری است که درست پیش از آنکه سیمپیچهای گرانقیمت کمپرسور به دمای ذوب عایق برسند یا شدت جریان بالا موجب اتصال کوتاه فاجعهبار شود، جریان برق را مسدود میکند. در این مرجع جامع، فارغ از بررسیهای سطحی، تکتک فاکتورهای فیزیکی، شیمیایی مدار، ترمودینامیکی، الکترونیکی و مکانیکی منجر به اورلود زدن کولر گازی گرین را کالبدشکافی کردهایم.
خلاصه سریع و ریشهیابی اولیه
اورلود زدن کولر گازی گرین تقریباً همیشه محصول عبور از یکی از دو مرز بحرانی است: حرارت بیش از حد پوسته (Thermal Overheat) یا اضافه جریان سیمپیچ (Overcurrent). اصلیترین منشاهای این اختلال عبارتند از:
- نقص در تبادل حرارت چگالش: کثیفی شدید فینهای کندانسور، مسدود شدن تبادل پشت دستگاه یا فرسایش موتور و خازن فن بیرونی.
- اشکالات برقی و ادوات راهانداز: افت شدید ظرفیت خازن روغنی راهانداز، افت ولتاژ زیر بار، شل شدن و سوختگی فیشهای ترمینال کمپرسور.
- خطاهای مربوط به مبرد و لولهکشی: شارژ گاز بیش از حد (اوورشارژ)، نشت گاز مبرد و بیاستفاده ماندن خاصیت خنککاری سیمپیچ با گاز برگشتی، تاخوردگی (دفرمگی) لولههای مسی یا عدم اجرای تله روغن در لولهکشیهای مرتفع.
- آلودگی سیکل و مسدود شدن جریان: گرفتگی لوله مویی، سوختن فیلتر درایر، ورود رطوبت و یخزدگی در شیر انبساط و روغنآلودگی بیش از حد اواپراتور.
- استهلاک مکانیکی و فرسایش متالورژیکی کمپرسور: گریپاژ نسبی روتور، لجنشدگی روغن، ساییدگی یاتاقانها و از دست رفتن خاصیت الاستیک تیغه بیمتال اورلود بر اثر تریپهای متوالی.
- خطاهای اختصاصی بردهای اینورتر: خرابی ماژول هوشمند قدرت (IPM)، از کار افتادن سنسور دمای دیسشارژ، یا نارسایی خمیر سیلیکون هیتسینک در مدلهای اینورتر گرین.
هشدار اضطراری: اگر کمپرسور در فواصل زمانی کوتاه پیاپی اورلود میکند، ادامه دادن به روشن کردن دستگاه با ریموت کنترل مساوی با تخریب قطعی عایق لاکی سیمپیچ و سوختن صددرصدی موتور است. تا بررسی کامل منبع ایراد، جریان اصلی برق کولر را قطع کنید.
مکانیزم عملکرد اورلود در کولر گازی گرین؛ بیمتال سنتی در برابر مدار اینورتر
در کولرهای معمولی و دور ثابت (On/Off) گرین، قطعه اورلود یک مکانیزم دوفلزی (بیمتال) مکانیکی-حرارتی است. دوفلز با ضریب انبساط طولی متفاوت در کنار یک مقاومت حرارتی سری قرار دارند. بالا رفتن آمپر (طبق قانون ژول $Q = R \times I^2 \times t$) یا جذب گرمای بدنه کمپرسور موجب خم شدن فنر و قطع آنی پلاتین رسانا میشود. این محافظت در دو تیپ عرضه میشود:
- اورلود خارجی (External OLP): روی ترمینال بیرونی سر کمپرسور سوار شده و مستقیماً هم دمای بدنه بالایی کمپرسور را حس میکند و هم جریان کشی فاز مشترک (پایه C) را زیر نظر دارد.
- اورلود داخلی (Internal OLP): در درون پوسته فلزی جوشخورده و مستقیماً روی تاج سیمپیچ مستقر است که دقت بالاتری در پایش دمای داخلی دارد، اما خنک شدن و بازگشت آن به مدار ساعتها طول میکشد.
در نسل کولرهای گازی اینورتر گرین، حفاظت اورلود ماهیت مکانیکی ندارد؛ بلکه پردازنده مرکزی (MCU) از طریق پایشگرهای جریان در ماژول IPM و ترمیستور لوله رفت گاز (Discharge Sensor) مقادیر را ثانیهبهثانیه اسکن کرده و پیش از خطر ذوب سیمپیچ، فرکانس کار کمپرسور را افت داده یا مدار را با کدهای خطای خطای اضافه جریان قطع میکند.
علل جامع و تفصیلی اورلود زدن کولر گازی گرین
۱. گرفتگی و آلودگی شدید شبکه کندانسور (میکروکلیمای حرارتی)
کندانسور کولر گازی گرین نقش رادیاتور دفعکننده گرمای اتاق و گرمای حاصل از تراکم گاز را بازی میکند. نشست لایههای دوده، گرد و خاک شهری، پرزهای گیاهی و مو روی فینهای آلومینیومی مانند یک پتوی عایق عمل کرده و نرخ انتقال حرارت به اتمسفر را مسدود میکند. با محبوس شدن حرارت، فشار کندانس و دمای دیسشارژ گاز به شکل بحرانی جهش پیدا میکند، کمپرسور زیر بار مقاومتی مبرد داغ دستوپا میزند و حرارت پوسته سر به فلک میکشد تا اورلود فعال شود.
۲. افت ظرفیت، ضعف یا اتصال داخلی خازن راهانداز (Running Capacitor)
خازن روغنی وظیفه ایجاد اختلاف فاز ۹۰ درجه میان سیمپیچ اصلی (Run) و سیمپیچ راهانداز (Start) را داراست. به دلیل گرما و استهلاک، ظرفیت نامی این قطعه (که بر حسب میکروفاراد $\mu F$ درج شده) پس از چند سال کاهش مییابد. زمانی که خازن ۵۰ میکروفاراد به ۳۰ میکروفاراد تقلیل پیدا کند، گشتاور چرخشی روتور کم شده، زاویه فاز به هم میریزد و کمپرسور برای پایدار ماندن دور نامی، جریانی به مراتب بالاتر از حد استاندارد پمپاژ میکند که حاصل آن تریپ جریانی اورلود در کمتر از ۳ تا ۸ دقیقه است.
۳. افت ولتاژ شدید برق شبکه و عدم توازن مقاومت اتصالات
در ساعات پیک مصرف انرژی در تابستان، ولتاژ برق خانگی از ۲۲۰ ولت گاهی به زیر ۱۹۵ ولت افت میکند. موتور کمپرسور برای تولید توان خروجی مشخص پیوسته، آمپراژ دریافتی را بالا میبرد. علاوه بر این، شل بودن پیچهای ترمینال روی بدنه کمپرسور گرین یا اکسیداسیون سوکتها (ایجاد مقاومت تماسی) حرارت نقطهای بالایی تولید کرده و این گرما مستقیماً به پایه اورلود منتقل شده و آن را وادار به قطع جریان میکند.
۴. نقص عملکرد فن کندانسور (موتور، پروانه، خازن اختصاصی فن)
حتی با تمیزترین رادیاتور، اگر حجم جابهجایی هوا توسط فن بیرونی (CFM) افت کند، تبادل حرارت متوقف میشود. عللی چون خرابی بلبرینگهای موتور فن، سفتی شفت، سوختن سیمپیچ فن، ترکخوردگی یا تاب برداشتن پروانه، یا خرابی خازن فن (۲.۵ تا ۵ میکروفاراد) موجب ایستایی یا افت دور فن میگردد؛ با توقف جریان باد، فشار خط دهش در کمتر از دو دقیقه از ۳۵۰ PSI به بالای ۵۵۰ PSI رسیده و اورلود بلافاصله قطع میکند.
۵. اشتباه در میزان شارژ مبرد؛ اثرات متضاد اوورشارژ و آندرشارژ
- شارژ گاز بیش از حد (Overcharge): گاز اضافه به معنای کوچک شدن فضای فاز گازی کندانسور و تبدیل زودرس آن به مایع پرفشار متراکم است. کمپرسور به جای فشردهسازی گاز رقیق، زیر فشار هیدرولیکی گاز پرچگال قرار میگیرد که منجر به افزایش شدید جریان موتور و تریپ جریانی میشود.
- کمبود گاز مبرد (Undercharge / نشتی): بر خلاف تصور عموم، کمبود مبرد نیز عامل اورلود است. در سیستمهای تبرید، سیمپیچ داخلی موتور کمپرسور توسط گاز سرد مکششده از اواپراتور (خط ساکشن) خنککاری میشود. با کاهش مبرد، گاز بازگشتی دمای پایینی ندارد؛ موتور در محفظه در بسته خود بدون مایع خنککننده به چرخش ادامه داده و داغی سیمپیچ در مدت زمان طولانی اورلود حرارتی را تحریک میکند.
۶. گرفتگیهای سیکل تبرید، کثیفی لوله مویی و فیلتر درایر
لوله مویی (کاپیلاری) معبری با قطر بسیار نازک است که افت فشار لازم برای تبخیر مبرد را تامین میکند. ذرات روغن سوخته، پلیسههای براده مس ناشی از لولهکشی غیراصولی یا رطوبت حلنشده در سیکل میتوانند این لوله یا فیلتر استرینر ورودی آن را مسدود کنند. با ایجاد انسداد، کمپرسور مبرد را به دیواره بسته میکوبد؛ فشار دهش فوقالعاده بالا رفته و در سمت مکش خلاء ایجاد میشود. این فشار مضاعف روتور را زیر بار برده و با تریپ اورلود دستگاه خاموش میشود.
۷. دفرمگی، دوتخمی شدن یا تاخوردگی لولههای مسی
هنگام خمکاری غیراصولی لولههای مسی ضخیم و باریک توسط نصابهای بدون فنر خمکن، مقطع لوله له یا بیضیشکل میشود. این گلوگاه مصنوعی مثل یک مقاومت هیدرولیکی پایدار عمل کرده، بار استاتیکی عظیمی به میللنگ و پیستون یا تیغههای رولر کمپرسور وارد میکند و روتور زیر بار دائم با آمپر بالا کار میکند تا زمانی که اورلود تریپ بزند.
۸. تله روغن نامناسب و عدم برگشت روغن در لولهکشیهای مرتفع
اگر یونیت خارجی بالاتر از یونیت داخلی نصب شده باشد و متراژ لولهکشی بیش از حد مجاز بوده و تله روغن (Oil Trap) در هر ۵ تا ۷ متر اجرا نشده باشد، روغن مخصوص کمپرسور همراه با گاز خارج شده ولی به کارتر بازنمیگردد. بی روغن ماندن کمپرسور موجب سایش پیستون و سیلندر، تولید حرارت اصطکاکی هولناک و نهایتاً گیرپاژ جزئی و عمل کردن محافظ اورلود میشود.
۹. نفوذ رطوبت، هوا و گازهای غیرقابل تقطیر (Non-Condensable Gases)
اگر هنگام نصب اولیه یا شارژ گاز، سیستم با پمپ وکیوم تخلیه نشده باشد، رطوبت و هوای محبوس در مدار باقی میماند. هوا در کندانسور مایع نمیشود و فشار کل سیستم را به صورت مجازی و ناگهانی بالا میبرد. علاوه بر این، واکنش رطوبت با روغن کمپرسور اسید تولید کرده که لایه عایق سیمپیچ را تضعیف نموده و رسانایی روغن را بالا میبرد که در نتیجه جریان نشتی و حرارت سیمپیچ مضاعف میگردد.
۱۰. خستگی فنر بیمتال و خالزدگی پلاتین اورلود
هر بار که کلید اورلود تریپ میکند، یک آرک الکتریکی (جرقه) میان کنتاکتهای پلاتینی آن شکل میگیرد. پس از دهها بار تریپ ناشی از عوامل محیطی، سطح پلاتینها دچار حفره و کربنگرفتگی شده و فنر بیمتال خاصیت کشسانی اولیه خود را از دست میدهد (تغییر فرم الاستیک دائم). در چنین وضعیتی، اورلود حتی در دماها و جریانهای استاندارد و طبیعی نیز دچار خطای کاذب شده و سیستم را بیدلیل قطع میکند.
۱۱. گیرپاژ مکانیکی روتور یا قفل هیدرولیکی کمپرسور
ورود مبرد مایع به داخل سیلندر کمپرسور (به دلیل خرابی شیر انبساط یا پرتاب شدید گاز) وضعیتی خطرناک به نام قفل هیدرولیکی یا شکستن سوپاپ پدید میآورد؛ زیرا مایعات بر خلاف گازها تراکمناپذیرند. همچنین شکستگی تیغههای روتاری یا چسبیدن یاتاقانها مانع چرخش شفت میگردد. در این لحظه کمپرسور جریان قفل روتور (LRA) که معمولاً ۴ تا ۶ برابر جریان نامی است میکشد و اورلود در کمتر از ۳ ثانیه مدار را به کلی قطع میکند.
۱۲. خطاهای ویژه در سری کولرهای اینورتر گرین
در مدلهای اینورتر، دلایل اورلود متفاوت و نیازمند بررسی قطعات الکترونیک قدرت است:
- سوختگی یا داغی بیش از حد ماژول IPM: اگر فن خنککننده برد یا خمیر حرارتی سیلیکونی بین هیتسینک آلومینیومی و آیسی اینورتر خشک شود، چیپ قدرت داغ شده و برای پیشگیری از انفجار ترانزیستورهای IGBT، مدار با شبیهسازی اورلود قطع میشود.
- از کالیبره خارج شدن سنسور لوله تخلیه (Discharge NTC): خطای مقاومتی این سنسور ممکن است دمای لوله را به اشتباه به پردازنده بالای ۱۱۵ درجه سانتیگراد گزارش دهد و فرمان قطع بار صادر گردد.
- نقص عملکرد شیر انبساط الکترونیکی (EEV): اگر استپر موتور شیر برقی گیر کند و مسیر مبرد را در حالت حداقل بگذارد، فشار مدار بههم خورده و سیستم شاتداون حفاظتی میکند.
۱۳. عدم تناسب ظرفیت دستگاه با متراژ و شرایط اقلیمی
نصب کولر گازی گرین با ظرفیت نامناسب (مثلاً کولر ۱۲۰۰۰ برای سالن ۶۰ متری آفتابگیر) موجب میشود ترموستات محیطی هرگز به دمای مطلوب (Set Point) نرسد. کارکرد بیوقفه ۲۴ ساعته در دمای محیطی بالای ۴۵ درجه در اوج گرمای تیر و مرداد، خستگی حرارتی پیوسته به سیمپیچ تحمیل کرده و سیکل تبرید سرانجام با اورلود کردن به آرامش اجباری میرود.
جدول تشخیصی: تفکیک عوامل اورلود بر اساس زمانبندی تریپ دستگاه
با پایش زمان سپری شده از لحظه فشردن کلید روشن تا زمان قطع کمپرسور، میتوان به سادگی عامل ریشهای را بدون نیاز به ابزار دقیق حدس زد:
| زمان خاموشی پس از استارت | محتملترین علت اورلود | وضعیت صدای کمپرسور در لحظه تریپ | بخش اصلی نیازمند بازبینی |
|---|---|---|---|
| ۱ تا ۵ ثانیه | خرابی خازن راهانداز، قفل مکانیکی (گیرپاژ)، چسبیدن کنتاکتور | صدای زور زدن عمیق (هامینگ بم) | خازن، سیمپیچ و اتصالات ترمینال C-R-S |
| ۱ تا ۳ دقیقه | خرابی فن کندانسور، مسدود بودن شدید لوله مویی، اوورشارژ شدید | صدای فشردهسازی بسیار تیز و همراه با لرزش | موتور فن، پروانه، مسیر کاپیلاری و فشار دهش |
| ۱۰ تا ۳۰ دقیقه | کثیفی فینهای رادیاتور، بازچرخش هوای داغ در محیط بسته | صدای نرمال با بم شدن تدریجی تن صدا | شستوشوی فینها، بررسی موانع پیرامون کندانسور |
| ۴۵ دقیقه به بالا (نامنظم) | افت مبرد (نشتی)، خستگی تیغه اورلود، افت ولتاژ شبکه شهری | صدای کمتوان و پرنوسان همراه با لرزش پوسته | گیج فشار ساکشن، استابلایزر و تست فیزیکی قطعه اورلود |
دستورالعمل جامع تست و عیبیابی تجربی گامبهگام
روش استاندارد تفکیک عیب اورلود کولر گازی گرین
- خنکسازی مصنوعی پوسته: برق ورودی را قطع کنید. اگر اورلود تریپ کرده، درب یونیت را باز کرده و با قرار دادن حوله آغشته به آب یخ روی بدنه فوقانی کمپرسور، مقاومت بیمتال را سریعاً خنک کنید تا تیغهها دوباره متصل شوند (صدای کلیک وصل شنیده میشود).

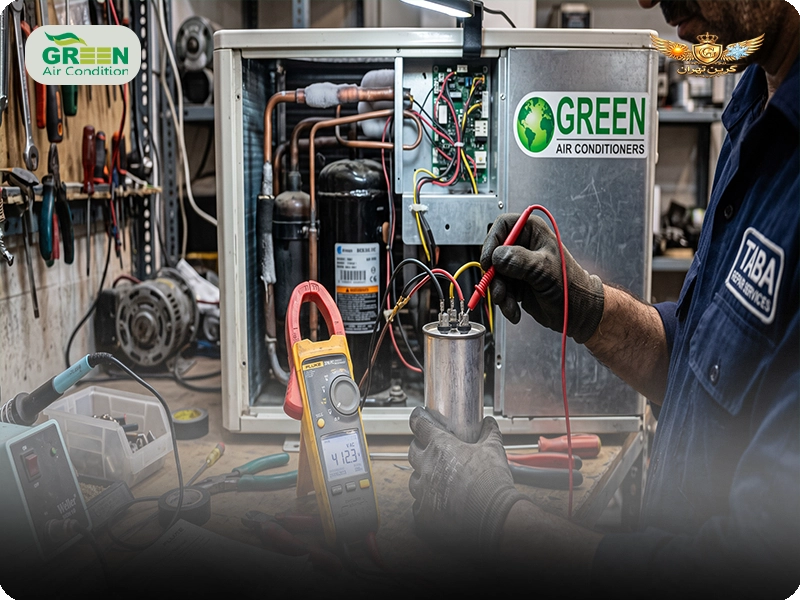

- تست مقاومت سیمپیچ و اتصال به بدنه: با مولتیمتر کلمپی در وضعیت مقاومت، مقاومت میان پایههای C ،R و S را بسنجید. باید رابطه $R_{CR} + R_{CS} = R_{RS}$ همخوانی داشته باشد. سپس هر یک از این پایهها را نسبت به لوله مسی بدون رنگ بسنجید؛ نشان دادن هرگونه عدد مقاومتی به معنای سوختن عایق و اتصال کوتاه بدنه است.
- پایش جریان زیر بار با آمپرمتر کلمپی: کلمپ را دور سیم ورودی ترمینال رانینگ بیندازید و دستگاه را استارت کنید. اگر آمپر بلافاصله به سمت اعداد ۳۰ تا ۵۰ آمپر رفت و سپس قطع شد، روتور قفل است یا خازن کاملاً خشک شده است. اگر جریان به آرامی از حد جریان نامی (مثلاً ۷ آمپر) بالاتر رفت و بعد از چند دقیقه به ۱۴ آمپر رسید، سیستم با مشکل دفع حرارت، فن یا گاز نامناسب دستبهگریبان است.
- استفاده آزمایشی از کیت هارد استارت (Hard Start Kit): در صورت گریپاژ جزئی و کهنگی موتور، یک خازن الکترولیتی کمکی با رله پتانسیل موازی به خازن روغنی اضافه کنید تا شوک اولیهای معادل چند برابر گشتاور راهاندازی به شفت وارد کرده و آن را آزاد سازد.
سوالات متداول تخصصی (FAQ)
چرا بعد از شستن رادیاتور بیرونی، باز هم کمپرسور اورلود میکند؟
اگر شستوشو با فشار مستقیم انجام نشده باشد یا لایههای داخلی کندانسورهای دولایه (Double Row) با لجن پر شده باشند، شستوشوی ظاهری لایه بیرونی فایدهای ندارد. همچنین ممکن است آب به اتصالات ترمینال نفوذ کرده و سبب افزایش مقاومت حرارتی و اتصالی شده باشد، یا اینکه افت راندمان به خرابی قطعه دیگری نظیر نیمسوز شدن خازن مربوط است که تصادفاً همزمان شده است.
آیا امکان دارد خود اورلود بدون وجود هیچ عیب دیگری خراب شود؟
بله. کلیدهای بیمتال قطعاتی مکانیکی و مصرفی محسوب میشوند. هر بار که این قطعه در اثر گرما قطع میشود، متالورژی صفحات دچار خستگی شده و مقاومت فنریت آن افت پیدا میکند. پلاتین داخلی نیز اکسید شده و دچار خالزدگی میشود که منجر به افتادن ولتاژ در خود پلاتین و داغ شدن زودهنگام آن میگردد. در کمپرسورهای مسن، تعویض یک اورلود خسته با نمونه نو میتواند مشکل خاموشی بیدلیل را به کلی رفع کند.
آیا نصب سایبان برای یونیت خارجی تاثیری در جلوگیری از اورلود زدن دارد؟
بله، به شدت موثر است؛ تابش مستقیم آفتاب تابستان بر بدنه تیره کندانسور میتواند دمای بدنه فلزی و گاز محبوس را تا ۱۵ درجه سانتیگراد افزایش دهد که آستانه تریپ اورلود را به طور خطرناکی پایین میآورد. البته سایبان باید حداقل ۷۰ سانتیمتر از سقف کندانسور فاصله داشته باشد و هیچگونه مانعی در خروج رو به جلوی باد داغ فن ایجاد نکند، در غیر این صورت با حبس گرما نتیجه کاملاً برعکس خواهد شد.
آیا تغییر روغن یا میزان روغن در کمپرسور میتواند مانع اورلود شود؟
اگر روغن کمپرسور به دلیل حرارتهای پیاپی اسیدی، تیره و لجنی شده باشد، گرانروی (ویسکوزیته) مناسب برای روانکاری بین پیستون و سیلندر را از دست میدهد و سایش شدید فلز با فلز تولید حرارت بالایی میکند. در این صورت، شستوشوی کمپرسور و مدار با ازت و تزریق روغن نو (روغنهای پلیالاستر POE برای مبرد R410A یا روغن معدنی برای R22) اصطکاک را کم کرده و مانع داغ شدن سیمپیچ و اورلود خواهد شد.
تفاوت اورلود در مدلهای تروپیکال (موتور سنگین T3) گرین با مدلهای معمولی (T1) چیست؟
کولرهای گرین با کمپرسور پیستونی یا روتاری حارهای (T3) مجهز به سیمپیچهایی با کلاس حرارتی بالاتر و تحمل دمای محیطی تا ۶۰ درجه سانتیگراد هستند و اورلود آنها روی آستانه دمایی و جریانی بالاتری تنظیم شده است. مدلهای T1 برای دمای حداکثر ۴۳ درجه طراحی شدهاند و اگر در مناطق با گرمای شدید، کویری یا در معرض بادهای محبوس نصب شوند، بسیار سریعتر از مدلهای T3 وارد چرخه تریپ اورلود میشوند.
